فلزیاب okm gepard gpr 3d
فلزیابها و رادارهای نفوذی زمین (Ground Penetrating Radar – GPR) ابزارهایی هستند که امکان مشاهده و تحلیل ساختارهای زیرسطحی را بدون حفاری فراهم میکنند. شرکت آلمانی OKM Detectors یکی از پیشگامان این حوزه است و محصول فلزیاب okm gepard gpr 3rd را بهعنوان یک رادار قدرتمند و انعطافپذیر معرفی کرده است. این دستگاه توانایی شناسایی اشیاء و ساختارهای مدفون تا عمق ۴۰ متر را دارد و در حوزههای مختلفی مانند باستانشناسی، مهندسی ژئوتکنیک، کشف گنجینهها و حتی خدمات عمومی کاربرد گستردهای یافته است
ویژگیهای فنی و طراحی فلزیاب okm gepard gpr 3rd
- سیستم ارسال سیگنال: استفاده از آنتنهای تلسکوپی بدون پوشش (Unshielded) با دامنه فرکانسی ۶۰ تا ۳۰۰ مگاهرتز.
- عمق نفوذ: توانایی شناسایی اشیاء تا عمق ۴۰ متر (۱۳۲ فوت).
- واحد کنترل: ابعاد ۴۵۰×۲۶۰×۱۳۰ میلیمتر، وزن حدود ۱.۶ کیلوگرم، مجهز به نمایشگر رنگی لمسی.
- منبع تغذیه: باتری داخلی قابل شارژ با ظرفیت بالا، زمان کارکرد حدود ۴ ساعت.
- انتقال داده: از طریق WiFi به تبلت اندرویدی، با امکان ذخیرهسازی موقعیت GPS و نمایش نتایج زنده.
- تحلیل دادهها: نرمافزار اختصاصی Visualizer 3D Studio برای نمایش نتایج در حالتهای دوبعدی و سهبعدی.
- قابلیت حمل: طراحی جمعوجور و سبک، قابل استفاده توسط یک نفر.
نحوه عملکرد فلزیاب okm gepard gpr 3rd
رادار Gepard GPR 3D سیگنالهای رادیویی را به زمین ارسال میکند و بازتاب آنها را دریافت مینماید. تفاوت در بازتابها نشاندهنده وجود ناهمگونیها و ساختارهای زیرسطحی است. این دادهها بهصورت بیسیم به تبلت منتقل شده و کاربر میتواند نتایج را در لحظه مشاهده کند. نرمافزار امکان فیلتر خودکار، اضافه کردن یادداشت و ترکیب دادهها با نقشههای گوگل را فراهم میکند.
مراحل عملکرد فلزیاب okm gepard gpr 3rd
- ارسال امواج رادیویی به زمین آنتنهای دستگاه سیگنالهای رادیویی با فرکانسهای مختلف (۶۰ تا ۳۰۰ مگاهرتز) را به سطح زمین ارسال میکنند. این امواج به داخل خاک، شن، سنگ یا بتن نفوذ میکنند.
- برخورد با اشیاء و ساختارها وقتی امواج به یک جسم یا تغییر در لایههای زیرسطحی (مثل تونل، دیوار، لوله یا صندوقچه مدفون) برخورد میکنند، بخشی از انرژی بازتاب میشود.
- دریافت بازتابها توسط آنتن آنتن گیرنده این بازتابها را جمعآوری کرده و به واحد کنترل منتقل میکند. تفاوت در شدت و زمان بازگشت امواج نشاندهنده وجود ناهمگونیها یا اشیاء زیرزمینی است.
- پردازش دادهها در واحد کنترل واحد کنترل دستگاه دادههای خام را پردازش کرده و از طریق WiFi به تبلت اندرویدی متصل ارسال میکند.
- نمایش نتایج در نرمافزار Visualizer 3D Studio نرمافزار اختصاصی OKM دادهها را به صورت نمودار دوبعدی (Radargram) و مدل سهبعدی حجمی نمایش میدهد. کاربر میتواند نوع خاک را انتخاب کند، فیلترهای نرمسازی اعمال کند و حتی دادهها را با نقشههای گوگل ترکیب کند.
- تفسیر نتایج توسط کاربر اپراتور با مشاهده تفاوتها در بازتابها میتواند وجود اشیاء یا ساختارهای مدفون را تشخیص دهد. برای مثال، یک خط ممتد ممکن است نشاندهنده لوله یا کابل باشد، در حالی که یک حجم مشخص میتواند به صندوقچه یا اتاق زیرزمینی اشاره داشته باشد.
کاربردها فلزیاب okm gepard gpr 3rd
- باستانشناسی: کشف مقبرهها، تونلها، دیوارهای مدفون و آثار تاریخی.
- مهندسی ژئوتکنیک: بررسی فونداسیونها، لایههای خاک، تونلها و سازههای زیرزمینی.
- خدمات عمومی: شناسایی لولهها، کابلها، مخازن و سیستمهای فاضلاب.
- نظامی و امنیتی: کشف پناهگاهها، سنگرها و تونلهای مخفی.
- شکار گنجینهها: یافتن صندوقچهها، مجسمهها و اشیای ارزشمند مدفون.
- کشاورزی و منابع آب: بررسی سطح آبهای زیرزمینی و سفرههای آبی.
تحلیل دادهها در Visualizer 3D Studio
- نمای دوبعدی (Radargram): نمایش بازتابها بهصورت خطوط و نمودار.
- نمای سهبعدی حجمی: امکان مشاهده ساختارها در حجم واقعی و تنظیم آستانه نمایش برای تمرکز بر اهداف مهم.
- گزینههای بهینهسازی: انتخاب نوع خاک، اعمال فیلترهای نرمسازی و تغییر رنگها برای وضوح بیشتر.

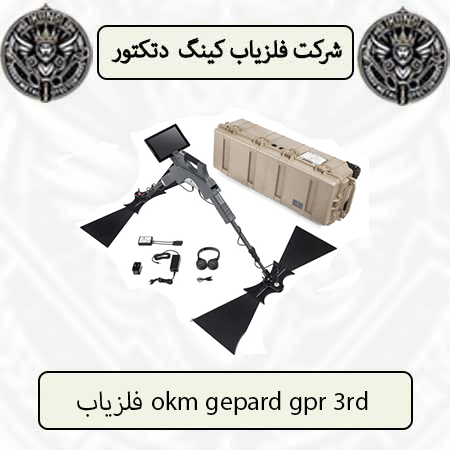

محتویات بسته فلزیاب okm gepard gpr 3rd
- واحد کنترل اصلی
- تبلت اندرویدی
- دو میله تلسکوپی
- آنتن ارسال و دریافت
- نرمافزار Visualizer 3D Studio (نسخه حرفهای)
- هدفون بلوتوثی
- شارژر و کابلها
- کیف محافظ ضدضربه و ضدآب
- راهنمای شروع سریع
مزایا فلزیاب okm gepard gpr 3rd
- عمق نفوذ بسیار بالا (۴۰ متر)
- قابلیت نمایش زنده دادهها روی تبلت
- نرمافزار قدرتمند برای تحلیل سهبعدی
- طراحی سبک و قابل حمل
- کاربردهای متنوع در حوزههای علمی، صنعتی و تفریحی
محدودیتها فلزیاب okm gepard gpr 3rd
- کنترلباکس ضدآب نیست (فقط کیف محافظ مقاوم است).
- زمان کارکرد باتری حدود ۴ ساعت است و نیاز به شارژ مجدد دارد.
- قیمت بالا (حدود ۱۹,۹۹۰ یورو) که آن را بیشتر در اختیار مؤسسات و تیمهای حرفهای قرار میدهد.
سوالات متداول درباره رادار نفوذی زمین OKM Gepard GPR 3D
۱. این دستگاه چه چیزی را شناسایی میکند؟ Gepard GPR 3D میتواند اشیاء و ساختارهای زیرزمینی مانند لولهها، کابلها، تونلها، پناهگاهها، فونداسیونها و حتی گنجینههای مدفون را تا عمق ۴۰ متر شناسایی کند.
۲. نحوه عملکرد آن چگونه است؟ این دستگاه امواج رادیویی را به زمین ارسال کرده و بازتاب آنها را دریافت میکند. تفاوت در بازتابها نشاندهنده وجود اشیاء یا تغییرات در لایههای زیرسطحی است. دادهها بهصورت بیسیم به تبلت منتقل شده و با نرمافزار Visualizer 3D Studio تحلیل میشوند.
۳. چه کسانی میتوانند از آن استفاده کنند؟ باستانشناسان، مهندسان ژئوتکنیک، تیمهای خدمات شهری، نیروهای امنیتی و گنجیابهای حرفهای از این دستگاه بهره میبرند.
۴. عمق نفوذ دستگاه چقدر است؟ حداکثر عمق نفوذ تا ۴۰ متر (۱۳۲ فوت) است که نسبت به بسیاری از دستگاههای مشابه بسیار بالاست.
۵. آیا دستگاه ضدآب است؟ کویلها و آنتنها مقاوم هستند، اما واحد کنترل ضدآب نیست و باید با کیف محافظ استفاده شود.
۶. چه حالتهای کاری دارد؟ دو حالت اصلی دارد: Ground Scan (اسکن زمین) و Live Stream (نمایش زنده دادهها).
۷. منبع تغذیه چیست؟ باتری داخلی قابل شارژ با زمان کارکرد حدود ۴ ساعت.
۸. قیمت دستگاه چقدر است؟ قیمت رسمی حدود ۱۹,۹۹۰ یورو بهعلاوه مالیات و هزینه حمل است.
۹. آیا آموزش استفاده ارائه میشود؟ بله، شرکت OKM آموزش حضوری و آنلاین برای کار با دستگاه و نرمافزار ارائه میدهد.
۱۰. آیا نرمافزار همراه دارد؟ بله، نرمافزار Visualizer 3D Studio برای تحلیل دادهها بهصورت دوبعدی و سهبعدی همراه دستگاه عرضه میشود
جمعبندی فلزیاب okm gepard gpr 3rd
فلزیاب و رادار نفوذی زمین OKM Gepard GPR 3D یکی از پیشرفتهترین ابزارهای موجود برای بررسی زیرسطحی است. این دستگاه با ترکیب فناوری رادار، نرمافزار سهبعدی و طراحی ارگونومیک، امکان کشف ساختارها و اشیای مدفون تا عمق ۴۰ متر را فراهم میکند. هرچند قیمت بالا و محدودیت باتری ممکن است برای کاربران عادی چالشبرانگیز باشد، اما برای باستانشناسان، مهندسان ژئوتکنیک و تیمهای حرفهای گنجیابی، این دستگاه یک ابزار بیرقیب محسوب میشود
